Zajęcia fakultatywne dla studentów kierunku Chemia.
Ćwiczenia stacjonarne, 3.04.2024 r.
Bez użycia AI wykreujemy małą, nierzeczywistą scenę.
Dzisiejsze zadanie polega na przygotowaniu
- chem-sztukaterii w postaci ozdób holu głównego WCh,
- porównania skuteczności kompresji i jakości eksportowanych plików graficznych
Do wykonania obydwu zadań będą potrzebne dwa pliki. Oto, co musisz zrobić, aby wykonać pierwsze zadanie:

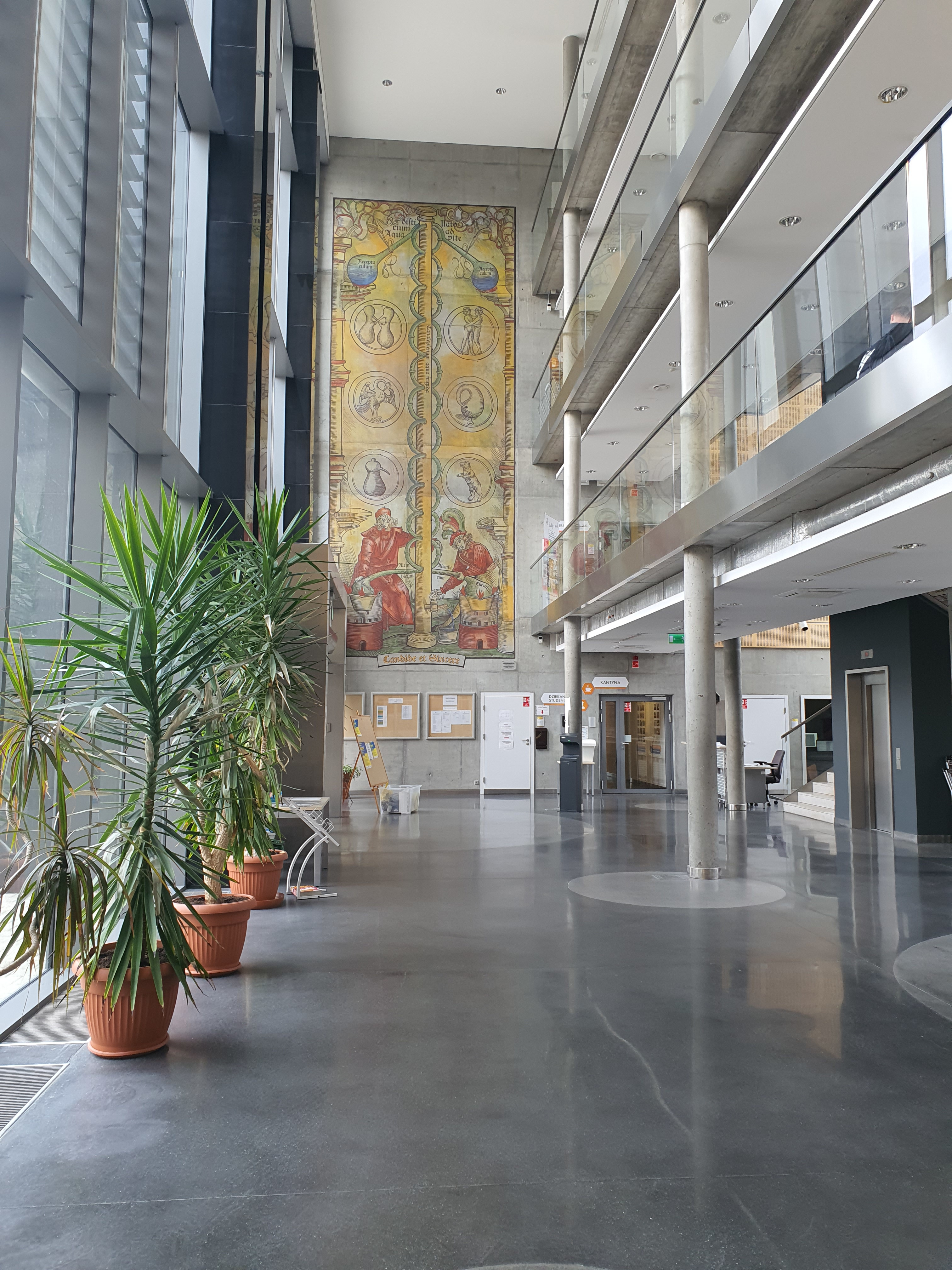

W holu Wydziału Chemii (
pobierz zdjęcie) należy dodać dwie "wiszące" struktury chemiczne, przygotowane podczas zajęć
na temat endorfiny (plik
konformacja.png pobierz ze swojego dysku OneDrive).
Opis drugiego zadania podany jest poniżej.
Sztukateria
- do programu Gimp wczytaj obydwie grafiki (hol.jpg i konformacja.png)
- zaznacz całą grafikę konformacja.png i skopiuj ją do pamięci (ctrl-a ctrl-c)
- przejdź do zdjęcia holu i wklej zawartość schowka (crtl-v), a nastepnie z wklejonego zaznaczenia zrób nową warstwę (wybierz ikonę "New Layer" poniżej listy warstw (numer "1" na grafice, poniżej)):
Dzięki temu będzie można dodatkowo manipulować wklejoną strukturą bez wpływu na tło (oryginalne zdjęcie holu).

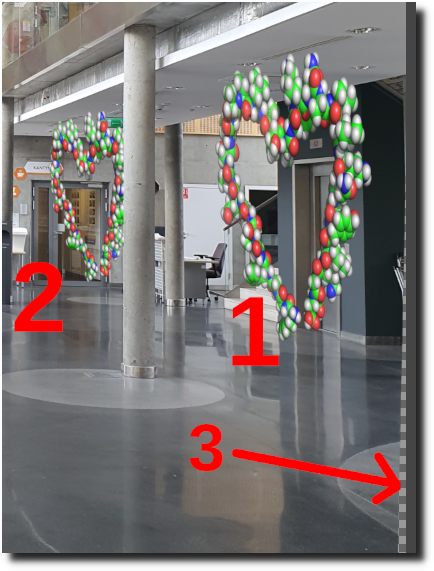

- Przesuń/ustaw wklejoną strukturę (narzędzie: Move (M)) przed kolumną pośrodku z prawej strony, a najbliższą Tobie krawędzią zdjęcia (tak, aby mniej więcej zasłaniała windę, jak na rysunku, poniżej ("1")); struktura powinna się znajdować bliżej sufitu, niż podłogi.
- Zastosuj zniekształcenie przez perspektywę (Tools > Transform Tools > Perspective) tak, aby uzyskać efekt równoległości do korytarza (struktura ma być "podwieszona" do sufitu, jak na poniższej grafice, miejsce numer "1").
- przy okazji ustawiania perspektywy możesz też nieznacznie powiększyć (rozciągnąć w pionie) swoją strukturę, aby jeszcze "bardziej wisiała"
- gotową warstwę powiel (przycisk "2" na grafice, powyżej) i przesuń (narzędzie "M") w głąb (za środkową kolumnę)
- Przesuniętą warstwę przeskaluj do 60 lub 65% oryginalnej wielkości, aby spotęgować wrażenie głębi. Umieść ją w taki sposób, aby prawa jej część znalazła się na środkowej kolumnie.
- Przesuń kolumnę przed drugą (pomniejszoną) strukturę chemiczną. Najpierw przeczytaj trzy poniższe podpunkty, a później dwa kolejne i dopiero przystąp do działania.
Aby przykryć fragment cząsteczki kolumną, musisz:
- zaznaczyć kolumnę (w części nakładającej się z cząsteczką chemiczną lub nieco "wyżej" i "niżej", ale nie musisz zaznaczać całej kolumny) narzędziem do zaznaczenia prostokątnego (R), a następnie
- wyciąć zaznaczony prostokąt (ctrl-x), wkleić go w dokładnie tym samym miejscu (ctrl-v) a następnie
- zrobić z niego nową warstwę - ALE:
podczas pierwszej czynności (zaznaczenie narzędziem R) okazuje się, że kolumna nie stoi prosto. Aby skorygować jej ustawienie, należy obrócić warstwę zawierającą zdjęcie holu:
- kliknij warstwę hol.jpg
- wybierz Layer > Transform > Arbitrary Rotation a następnie obróć warstwę o 1,10 stopnia w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (clockwise)
- przesuń warstwę z fragmentem kolumny nad warstwę z drugą, wklejoną strukturą chemiczną (spis warstw znajduje się na grafice, powyżej - jest zasłonięty cyfrą "1") tak, aby to kolumna zasłoniła prawą krawędź wklejonej cząsteczki. Powinieneś uzyskać efekt podobny do tego, na grafice, poniżej (miejsce "2"):
- Obracanie tła (zdjęcia głównego hol.jpg) spowoduje powstanie ubytków w narożnikach całej grafiki (miejsce oznaczone jako "3" na grafice, powyżej). Pozbądź się ich przycinając całą kompozycję narzędziem Crop (shift-c).
- Gotową kompozycję zapisz w formacie natywnym Gimp-a, pod nazwą manipulacje.xcf
- Wyeksportuj także plik w formacie PNG: manipulacje.png
Po zapisaniu obydwu plików (obydwa, wraz ze sprawozdaniem, muszą trafić do katalogu manipulacje na dysku OneDrive) zakończ działanie programu Gimp.
Skalowanie i kompresja
Gotowe grafiki można umieszczać w mediach społecznościowych w różnych wielkościach i różnych formatach. Dla testów skupimy się na najnowszym i najbardziej wydajnym formacie graficznym
WebP .
- Do nowo otwartego programu Gimp wczytaj plik graficzny manipulacje.png - powinien on mieć rozdzielczość zbliżoną do 3000 x 4000 px (bieżącą rozdzielczość możesz odnaleźć np. na belce okna głównego programu Gimp).
- Przeskaluj cały obraz (Image > Scale Image...) zmieniając mu (najpierw) rozdzielczość z 72 na 150 punktów na cal (pixels/in) do wartości wysokości (Height) 2000 punktów (pixels)
- Wyeksportuj (ctrl-shift-e) nową grafikę w formacie PNG pod nazwą: hol_org.png
Będzie to nasza grafika odniesienia - do porównywania wielkości kolejnych plików.
- Wyeksportuj tę samą grafikę w formacie WebP: w dialogu eksportu wpisz po prostu nową nazwę eksportowanego pliku (hol_100.webp) dzięki czemu Gimp rozpozna i wyświetli nowe okno z opcjami eksportu w tym właśnie formacie. W oknie ustawień formatu WebP zaznacz opcję "bezstratny" (Loossless), a pozostałe opcje pozostaw bez zmian.
- Tę samą grafikę wyeksportuj do tego samego formatu WebP (plik nazwij hol_075.webp), ale w oknie z opcjami eksportu wyłącz tym razem opcję zapisu bezstratnego i wybierz jakość eksportowanej grafiki (Image quality) o wartości 75%
- Czynności z poprzedniego punktu powtórz eksportując tę samą grafikę z jakością 50 i 25 i 5% (pliki nazwij odpowiednio: hol_050.webp, hol_025.webp i hol_005.webp
- Wszystkie wyeksportowane pliki (6 plików) prześlij na swój dysk OneDrive
- W nowym dokumencie OpenOffice Writer przygotuj i uzupełnij tabelę:
plik | wielkość pliku |
hol_org.png | |
hol_100.webp | |
hol_075.webp | |
hol_050.webp | |
hol_025.webp | |
hol_005.webp | |
- W tym samym dokumencie przedyskutuj (bardzo) krótko: czy warto (czy zysk wynikający ze zmniejszenia wielkości plików i szybkości ich przesyłania oraz ładowania) zmniejszać (kompresować) pliki "w nieskończoność" - do absurdalnie małych plików wynikowych?
- Plik/dokument tekstowy zawierający tabelę porównującą wielkości plików oraz dyskusję na temat opłacalności zmniejszania plików nazwij sprawozdanie.odt i prześlij na swój dysk OneDrive.
Sprawozdanie.
Przygotowane dzisiaj pliki prześlij na swój dysk OneDrive w ramach uczelnianej usługi Office365 - do dedykowanego foldera (
manipulacje), a następnie udostępnij prowadzącemu cały folder (najlepiej
bez możliwości edycji przez prowadzącego...).
Folder udostępnij na adres:
rafal.slusarz@staffms.ug.edu.pl (ten ze zdjęciem).
Ocenie podlegać będzie precyzja odtworzenia wymaganej sceny w holu, kompletność przesłanych plików i dyskusja.
